robbanásbiztos cirkulációs fűtés termosztát

robbanásbiztos cirkulációs fűtés termosztát hűtéssel

A robbanásbiztos cirkulációs fűtés termosztát egyfajta nagy pontosságú hőmérséklet-szabályozó eszköz, amely gyúlékony és robbanásveszélyes helyeken is használható, automatikus hőmérséklet-emelkedés és gyors hűtés kétirányú beállításával.

Leírás

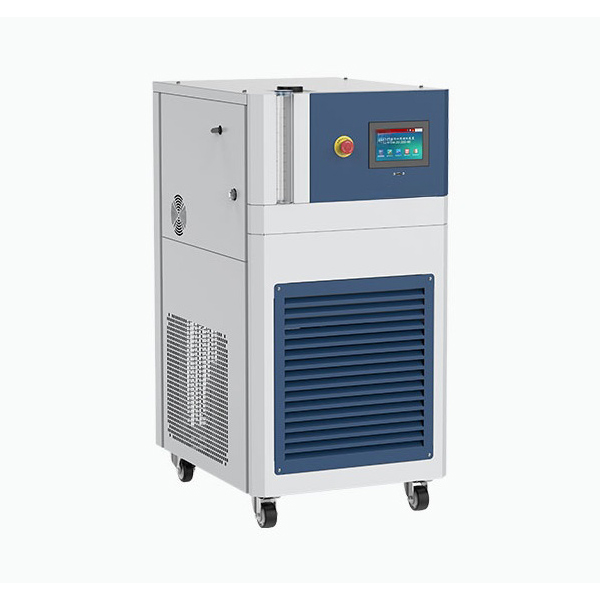

Robbanásbiztos cirkulációs fűtőtermosztát

A robbanásbiztos cirkulációs fűtés termosztátot veszélyes környezetben való biztonságos és stabil működésre tervezték. Teljesen zárt cirkulációs szerkezettel, nyomásálló és korrózióálló alkatrészekkel, valamint robbanásbiztos elektromos rendszerrel rendelkezik, így megbízható teljesítményt biztosít robbanásveszélyes gázkörnyezetben, és támogatja a léghűtéses és vízhűtéses kondenzációs módokat.

Jellemzők

  1. Veszélyes környezetre tervezve:Minden elektromos alkatrész, csatlakozódoboz és operációs rendszer megfelel a robbanásbiztos előírásoknak, biztosítva a biztonságos működést robbanásveszélyes gázkörnyezetekben.
  2. Széles hőmérsékleti tartományban működik:-40 °C és +200 °C között megbízhatóan működik, alkalmas meleg és hideg váltakozó reakciókhoz.
  3. Integrált modul kialakítás:Hűtést, fűtést, cirkulációt és intelligens vezérlést integrál egy kompakt rendszerbe, így rendkívül szinergikus funkciókat biztosít.
  4. Kettős kondenzációs módok:Léghűtéses független működéshez, vízhűtéses központi gyári hűtéshez, mindkettő energiatakarékos és hatékony.
  5. Pontos intelligens vezérlés:Támogatja a rögzített értékű és többfokozatú program hőmérséklet-vezérlést, beépített 7 hüvelykes érintőképernyővel a valós idejű kijelzéshez és görbe követéshez.
  6. Erőteljes programvezérlés:Akár 120 hőmérsékletprogram-csoport konfigurálható, mindegyik 100 szegmenssel. Támogatja a lineáris hőmérséklet-emelkedést/csökkenést, a szigetelési szegmens konverziót és a komplex folyamatvezérlést.
  7. Erős kommunikáció és integráció:RS485 és MODBUS RTU protokoll támogatás, amely lehetővé teszi a DCS és PLC rendszerekhez való hozzáférést a távoli felügyelethez.
  8. Többszörös biztonsági védelem:Túlmelegedés, túláram, késleltetett indítás, magas feszültség riasztás, hővédelem, hibás leállás és még sok más a teljes körű biztonság érdekében.
  9. Stabil folyadékáramlás:A folyadék szintjének figyelése és a tágulási tartály automatikus beállítása fenntartja a hőátadó folyadék stabilitását és megakadályozza a szivárgást vagy a visszaáramlást.
  10. Kiváló anyagválasztás:A kulcsfontosságú alkatrészek 304 rozsdamentes acélból és polimer robbanásbiztos anyagokból készülnek, amelyek ellenállnak a korróziónak, a nyomásnak, az alacsony és a magas hőmérsékletnek.

Működési elv

  1. Hűtési mechanizmus:Gördülő rotoros kompresszoros hűtést alkalmaz; a hűtőközeg kompresszión, kondenzáción, fojtáson és párolgáson megy keresztül, hogy elnyelje a hőt és gyors hűtést érjen el. A kondenzátorok között választhat léghűtéses bordás és vízhűtéses koaxiális cső hőcserélők.
  2. Fűtési mechanizmus:Karimás típusú hőolaj-fűtőelem, amelyet a hőhordozó közegbe helyeznek a gyors, egyenletes fűtés és a gyors reagálás érdekében, és amely képes akár 200 °C-os hőmérsékletet is fenntartani.
  3. Folyadékáramlás elve:Magas/alacsony hőmérsékletnek ellenálló, árnyékolt szivattyú hajtja a hőátadó folyadékot egy zárt, nagy sebességű körben. A tágulási tartály elnyeli/felszabadítja a hőtágulás okozta térfogatváltozásokat a stabil működés érdekében.
  4. Vezérlő logika:A PID algoritmus automatikusan beállítja a fűtési/hűtési teljesítményt a pontos hőmérséklet-szabályozás érdekében. Támogatja a rögzített érték/program vezérlést, az egyenletes hőmérséklet-emelkedést/csökkenést, a hőmegtartást és a valós idejű adatnaplózást. Az érintőképernyőn megjelenik a beállított hőmérséklet, a tényleges hőmérséklet, a működési idő és a hibastátusz.

Tipikus alkalmazási esetek

  1. Petrolkémiai terület:Szintézis, tisztítás, katalitikus folyamatok, amelyek veszélyes anyagok kezeléséhez reakcióhőmérséklet-szabályozást igényelnek.
  2. Gyógyszerészeti és biológiai reakciók:Nyersanyag-szintézis, fermentáció, kristályosítás GMP műhely robbanásbiztos követelményeinek megfelelően.
  3. Új energiaipar:Akkumulátorok öregedési tesztje, szupravezető anyagok kutatása, üzemanyagcellák hűtése robbanásbiztos hőmérséklet-szabályozással.
  4. Festék-, színezék-, tintaipar:Reaktor hőmérséklet-szabályozás vagy kondenzátumgyűjtés szerves oldószer környezetben.
  5. Tudományos kutatás/egyetemi laboratóriumok:Gyúlékony reagenseket tartalmazó kísérleti reakciós rendszerek, a személyzet biztonságának biztosítása.
  6. Hidrogéntermelő/tároló rendszerek:A hidrogénnel kapcsolatos berendezések hőmérséklet-szabályozása a nagynyomású körülmények között történő stabil működés érdekében.
Műszaki paraméterek
robbanásbiztos cirkulációs fűtés termosztát hűtéssel
ModellHC20-18(W)HC20-11(W)HC20-7(W)
Hőmérséklet-tartomány-40 °C és +200 °C között
Hőmérséklet-stabilitás±0,5 °C
Teljes teljesítmény5,7 kW11,1 kW18,6 kW
Hűtőteljesítmény 200 °C-on12 kW6 kW3 kW
Hűtőteljesítmény 100 °C-on8,6 kW6 kW3 kW
Hűtőteljesítmény 25 °C-on5,8 kW4,5 kW2,4 kW
Hűtőteljesítmény -10 °C-on4,5 kW4,2 kW1,4 kW
Hűtőteljesítmény -20 °C-on3,5 kW3,2 kW1,2 kW
Hűtőteljesítmény -30 °C-on2 kW2 kW0,85 kW
Hűtőteljesítmény -40 °C-on1,1 kW1,1 kW0,25 kW
Fűtőelem névleges teljesítménye12 kW6 kW3 kW
Hűtési módszerléghűtés vagy vízhűtés
HűtőközegR404A
Keringető szivattyú Áramlási sebesség45 l/perc30 l/perc25 l/perc
Keringető szivattyú nyomás1,4 bar
Keringető interfész méreteR3/4
A hőhordozó közeg maximális viszkozitása30 cp
Zajszint6865db68db
kommunikációs interfészUSB, RS485
védettségi osztályIP20
szennyezettségi szint2
Környezeti hőmérséklet5 °C és 35 °C között
Tápellátás380 V AC, 50 Hz, 3 fázis
Áram3320 A10,5 A
Elektromos csatlakozási módszerekháromfázisú négyvezetékes rendszer
Külső méretek755Wx1300Dx1795H mm655 szélesség x 1000 mélység x 1480 magasság mm
Súly460 kg430 kg270 kg
